Наборы щупов, шаблонов, резьбомеры

Артикул: 5586

• Щупы предназначены для контроля зазоров между поверхностями.
  Щупы выпускаются второго класса точности и комплектуются в четыре набора.
  Конструкция обоймы набора обеспечивает возможность свободной замены любого щупа, а также регулирование плавности вращения его на оси.

Артикул: 5555

• Щупы предназначены для контроля зазоров между поверхностями. Щупы выпускаются второго класса точности и комплектуются в четыре набора. Конструкция обоймы набора обеспечивает возможность свободной замены любого щупа, а также регулирование плавности вращения его на оси.

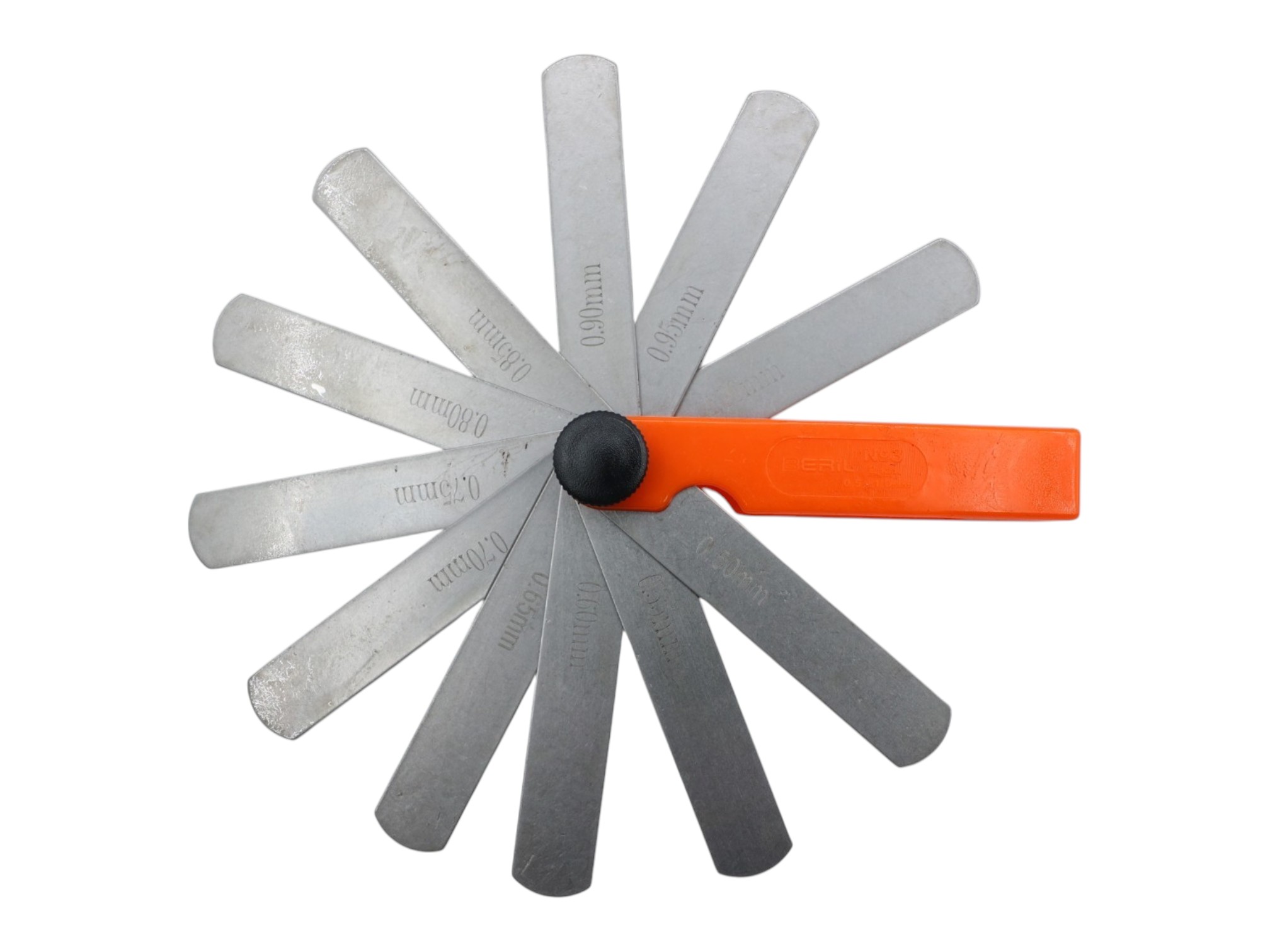

Артикул: 5587

• Щупы предназначены для контроля зазоров между поверхностями. Щупы выпускаются второго класса точности и комплектуются в четыре набора. Конструкция обоймы набора обеспечивает возможность свободной замены любого щупа, а также регулирование плавности вращения его на оси.

Артикул: 5588

• Щупы предназначены для контроля зазоров между поверхностями. Щупы выпускаются второго класса точности и комплектуются в четыре набора. Конструкция обоймы набора обеспечивает возможность свободной замены любого щупа, а также регулирование плавности вращения его на оси.

Артикул: 5589

• Щупы предназначены для контроля зазоров между поверхностями. Щупы выпускаются второго класса точности и комплектуются в четыре набора. Конструкция обоймы набора обеспечивает возможность свободной замены любого щупа, а также регулирование плавности вращения его на оси.

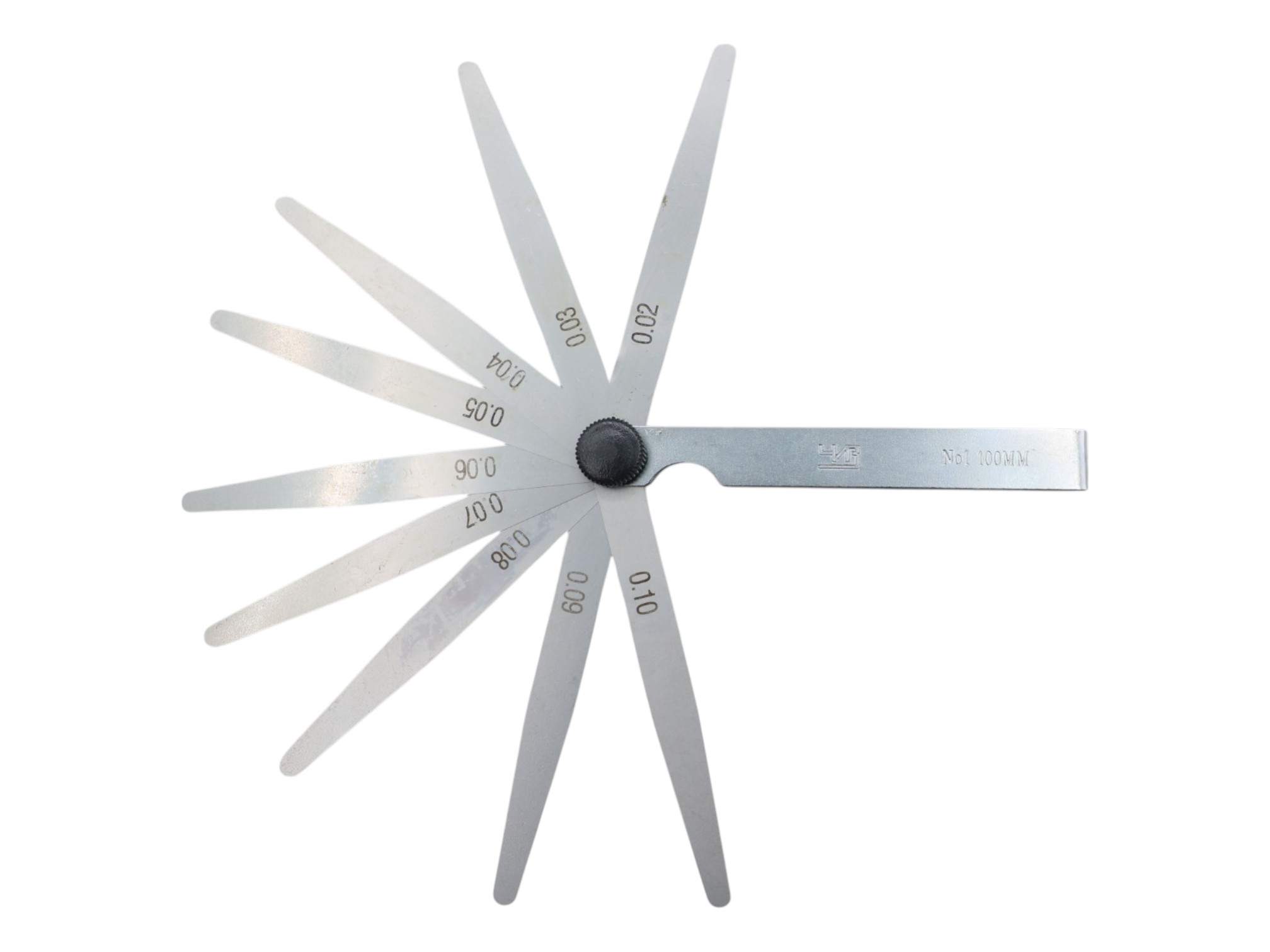

  0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 0,15; 0,20; 0,25; 0,30; 0,40; 0,50

Артикул: 2837

• Шаблоны предназначены для определения номинального шага метрической резьбы (набор М 60°) и числа ниток на 1” (набор Д 55°). Конструкция обоймы набора обеспечивает возможность свободной замены шаблонов, а также регулировки плавности вращения их на оси.

Артикул: 2836

• Шаблоны предназначены для определения номинального шага метрической резьбы (набор М 60°) и числа ниток на 1” (набор Д 55°).
  Конструкция обоймы набора обеспечивает возможность свободной замены шаблонов, а также регулировки плавности вращения их на оси.
  Метрические резьбы следующих размеров 0.5, 0.6, 0.7, 0.75, 0.8, 1.0, 1.25, 1.5, 1.75, 2.0, 2.5, 3.0, 3.5, 4.0, 4.5, 5.0, 5.5, 6.0, 6.5, 7.0

Артикул: 6154

• Шаблоны предназначены для оценки радиусов выпуклых и вогнутых поверхностей. В каждом наборе скомплектованы шаблоны для контроля как наружного, так и внутреннего радиусов. Конструкция обоймы набора обеспечивает возможность свободной замены шаблона, а также регулирования плавности вращения их на оси.
  Номинальный рабочий радиус, мм:
  1; 1,2; 1,6; 2; 2,5; 3; 4; 5; 6 - 9шт

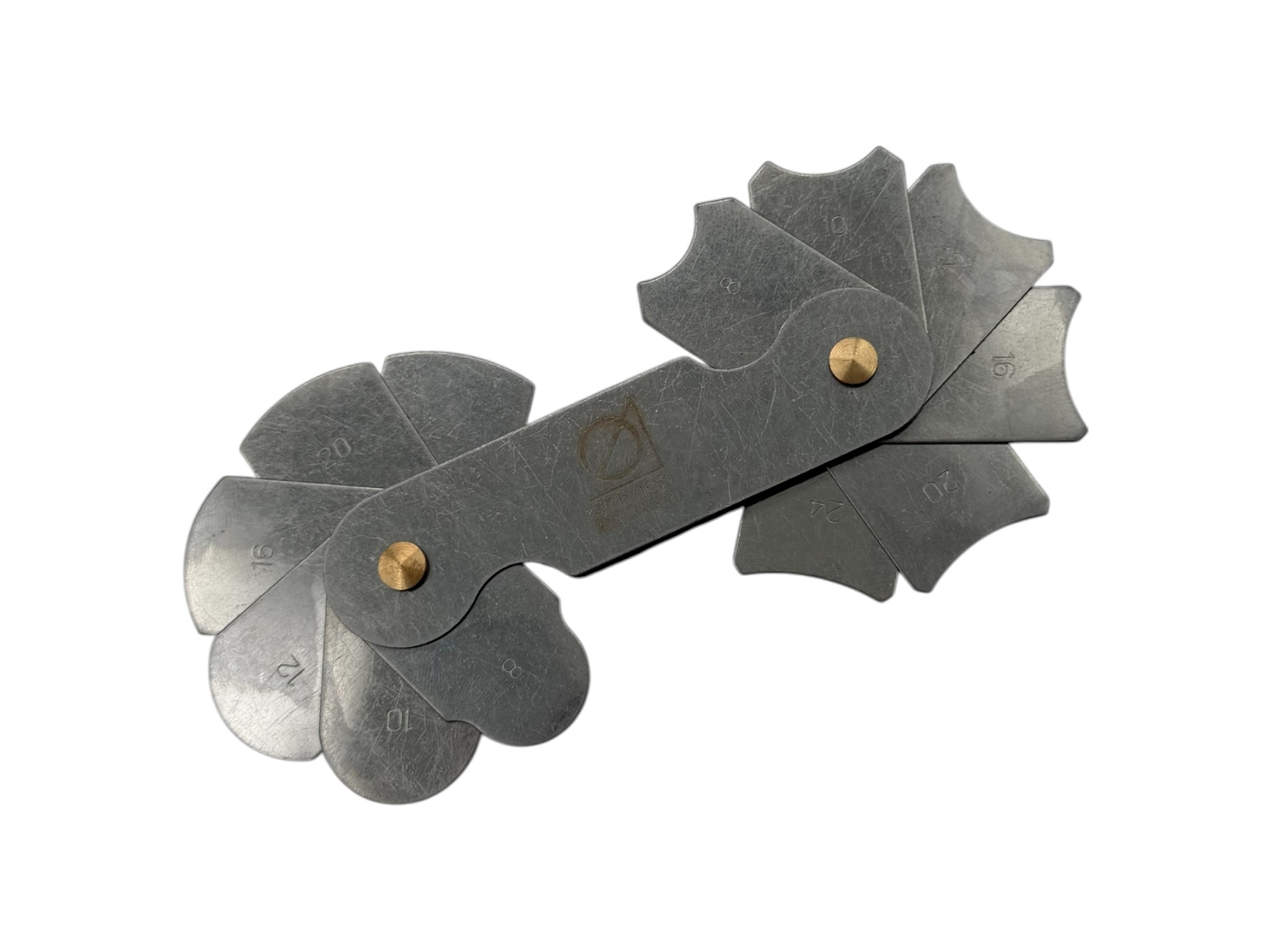

Артикул: 9479

• Шаблоны предназначены для оценки радиусов выпуклых и вогнутых поверхностей. В каждом наборе скомплектованы шаблоны для контроля как наружного, так и внутреннего радиусов. Конструкция обоймы набора обеспечивает возможность свободной замены шаблона, а также регулирования плавности вращения их на оси.
  Номинальный рабочий радиус, мм:
  от 15 до 25 мм - 16шт

Артикул: 31394

• Шаблон УШС-2, состоит из 3-х отдельных лепестков с катетами 4,14 мм, 8,10 мм и 6,12 мм. Каждый из лепестков имеет точно выполненные выточки определенного катета. Для удобства контроля рядом с каждой выточкой выбит размер соответствующего радиусу катета шва. Контроль катета сварного шва производиться путем последовательного соприкосновения (подбора) лепестков с соединенными сваркой деталями. Размер считается установленным, если длинная сторона лепестка и перемычка между катетами лепестка прилегают к деталям без видимого зазора, а зазор между дугами лепестка и шва является минимальным. При несовпадении ни с одной ступенью размеров в указанном диапазоне значение катета определяется эмпирическим путем.
  ;

Артикул: 8937

• Универсальный шаблон сварщика УШС-3 предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного соединения. Позволяет проводить контроль глубины раковин, забоин, превышения кромок, глубины разделки стыка до корневого слоя, высоту усиления шва, контроль зазора, притупления шва, ширины сварного шва, углов скоса кромок, а также диаметров электродов.
  Параметры шкал УШС-3:
  материал - нержавеющая сталь
  цена деления шкал Г и Е: 1 мм;
  цена деления шкалы: 0,5 мм;
  цена деления шкалы Д: 5°;
  допускаемые отклонения ширины пазов: до 3,25 мм - по Н12, свыше 3,25 мм - по Н14;
  отклонение положения штрихов шакал Г, И: не более ± 0,5;
  отклонение положения шкалы Д от действительного значения угла: не более 2,5°;
  отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е: не более ± 0,15;
